Переходные рамки VW Touareg II NF (2010–2014) для замены Hella 4 INTEMO на линзы Hella 3R/5R

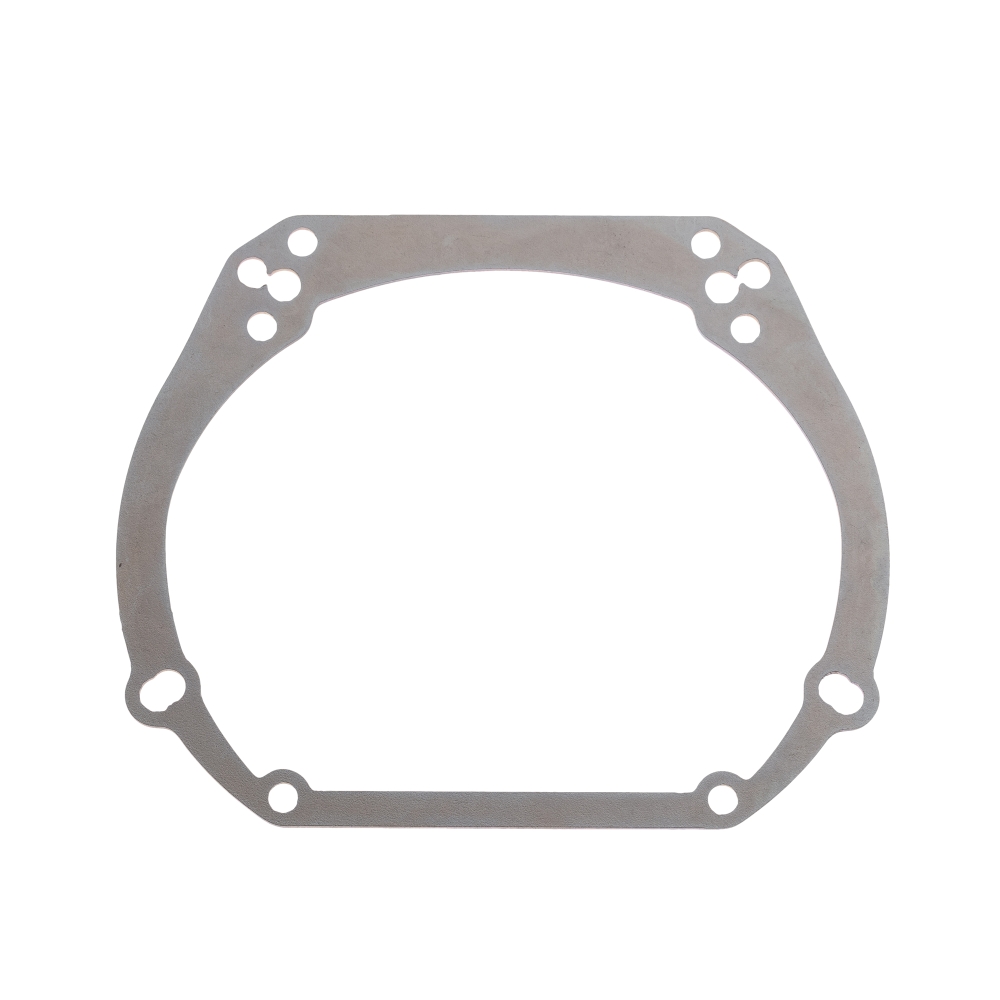

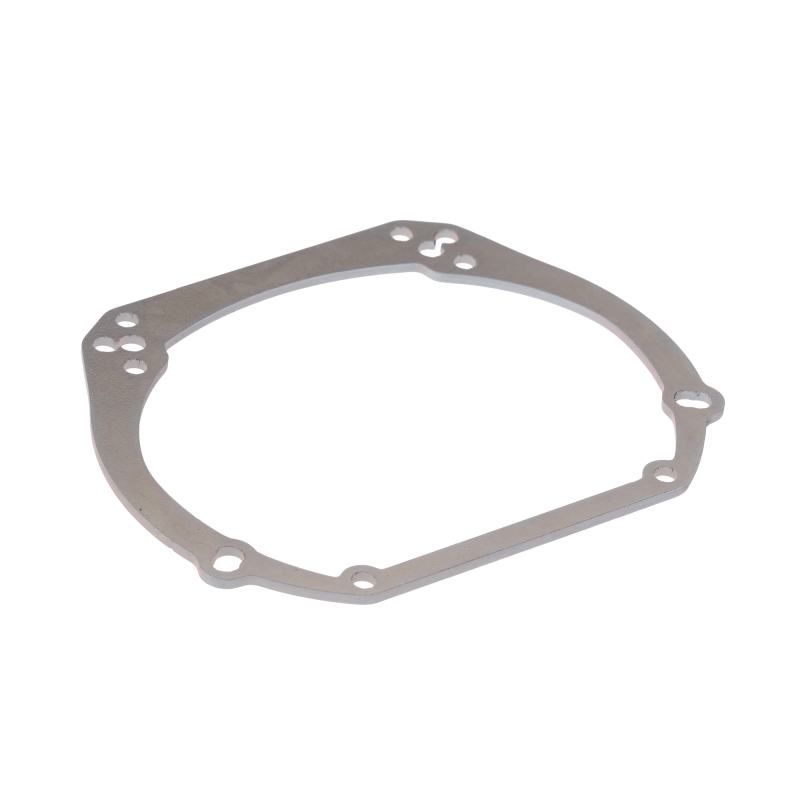

Переходные рамки OPR-264 предназначены для модернизации головного освещения VW Touareg NF путем замены штатных линз Hella 4 Intemo на модули стандарта Hella 3R. Штатные линзы Intemo имеют специфическую систему крепления, что делает невозможной прямую установку альтернативной оптики без использования специализированных адаптеров.

Изделие выполнено из холоднокатаной стали толщиной 2 мм методом прецизионной лазерной резки с последующим нанесением защитного гальванического покрытия. Конструкция рамок позволяет интегрировать новые модули (би-ксеноновые или светодиодные) в штатный адаптивный механизм фары. При использовании данных адаптеров полностью сохраняется работоспособность системы AFS (динамическое освещение поворотов) и автоматического корректора. Высокая жесткость стальной пластины исключает люфты и вибрацию светотеневой границы (СТГ).

Список модификаций:

• VW Touareg II (7P) NF: 2010 — 2014 (модели со штатной ксеноновой оптикой)

Технические нюансы установки

1. Разборка фар: Оригинальные фары VW Touareg NF собраны на «холодном» (полиуретановом) герметике. Вскрытие требует применения специализированных химических составов для деструкции герметика и инструментов для очистки паза корпуса. Процесс характеризуется высокой трудоемкостью.

2. Кинематика AFS: При выборе Bi-LED модулей необходимо учитывать габариты радиатора охлаждения. В системе AFS модуль совершает движение в двух плоскостях; перед финальной сборкой следует убедиться, что тыльная часть новой линзы не контактирует с внутренними элементами корпуса или проводкой во всем диапазоне углов поворота.

3. Фокусировка: Конструкция рамок OPR-264 обеспечивает соосность с оригинальным креплением. При использовании некоторых моделей Bi-LED модулей может потребоваться корректировка вылета линзы относительно штатной маски с помощью дистанционных шайб для достижения оптимального эстетического и технического результата.
